雙電源消防泵控制柜

概述

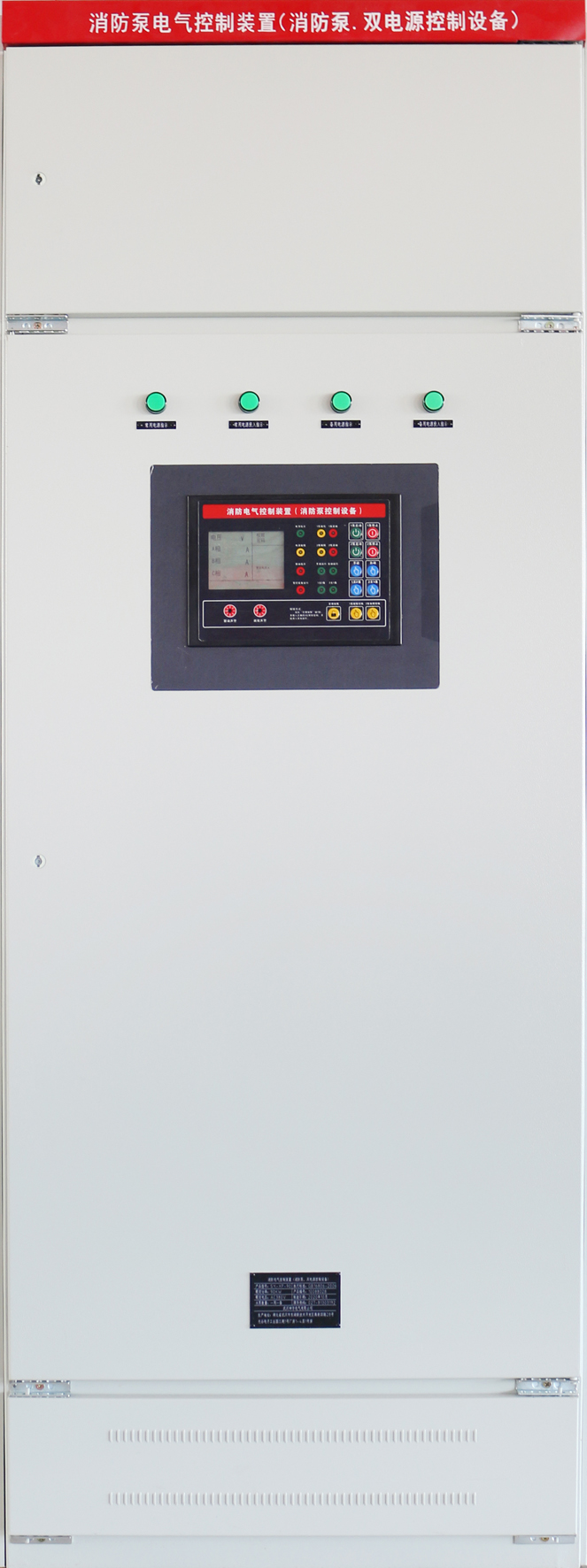

SY-XF-160型消防電氣控制裝置(消防泵、雙電源控制設備)產品依據國家標準GB16806-2006要求研發的集成式水泵控制設備，對原有消防水泵控制柜進行了技術革新、工藝升級。該產品具有過載、短路、缺相、電機過熱等多種保護報警功能，還具備主備泵切換的控制模式，水泵電機的啟動方式可根據水泵的功率和用戶要求采樣星三角啟動；根據用戶要求或依據國家建筑標準設計圖集常用電機控制電路圖進行了優化設計，柜子采用星三角啟動含雙電源水泵控制柜，把雙電源集合在柜子里面，節省了單獨雙電源控制柜的空間，也更節約成本 。適用開廠礦、企業、商場、賓館、學校、機場、港口、醫院、高層建筑、生活小區等場合。適用于交流50HZ，交流電壓380V（400V）功率160KW及以下電力系統，作為消防水泵控制使用。

產品特點

柜體采用GGD型交流低壓配電柜，構架采用型鋼局部焊接組裝而成，通用系數高。充分考慮到柜體運行中的散熱問題，在柜體上、下端均有不同數量的散熱槽孔使密封的柜體自上而下形成一個自然通風道，到達散熱的目的。裝有電氣元件的儀表門用多股銅軟線與構架相連，柜內的安裝件與構架間用滾花螺釘連接，整柜構成完整的接地保護電路。

消防泵控制柜除了具備傳統的自動、手動、主泵、備泵自動切換功能，消防控制室消火栓按鈕、管網壓力信號、水位信號自動啟停消防水泵等功能外。還預留有各類拓展控制反饋型號，滿足消防各類聯動控需求。
